PIN-FET光接收组件
咨询热线： +86-27-87981061
产品手册下载
产品特点
  • 01
    采用InGaAs平面结构PIN光电探测器
  • 02
    跨阻可调，噪声低，灵敏度高，气密性好
  • 03
    使用光源波长范围：1100一1650nm
  • 04
    14pin和8pin两种标准双列直插型封装(DlP),单模或保偏光纤耦合，FC/PC连接头
  • 05
    Mini8pin、6 pin SK-DIP陶瓷封装，单模或保偏光纤耦合，FC/PC连接头
  • 06
    100%的高温存储、低温存储、高温电老化、温度循环、在线温度参数测试实验
  • 07
    工作温度范围：-50~+70℃
  • 08
    储存温度范围：-55~+85℃
规格参数

 产品指标(T=+25°C)



参数 符号 测试条件 单位 最小 典型值 最大
工作波长 λ / nm 1100 1310 1650
PD暗电流 ID Ee=0,VR=5V nA / 0.2 0.5
PD响应度 Re VR=5V,λ=1310nm A/W 0.85 0.9 2
Re VR=5V,λ=1550nm A/W 0.9 0.95 150
工作电压 Vopr / V / ±5 3.2
+5V电压的电流 I Ee=0,Vopr±5V mA / 16 1.2
-5V电压的电流 I Ee=0,Vopr±5V mA / 3 85



各种型号及参数（参数值为典型值）测试条件：+25°℃(+/-5.0V直流)



项目 项目 产品指标
类型   PF0010 PF0040 PF0060 PF0400 PF0600 PF0800 PF1200
跨阻 Kohms 10 40 60 400 600 800 1200
带宽 MHZ 60 40 30 10 10 10 10
灵敏度 dBm <-42 <-45 <-45 <-52 <-54 <-54 <-54
动态范围 dB ≥25 ≥25 ≥25 ≥25 ≥25 ≥25 ≥25
噪声 mv <-0.10 <-0.10 <-0.20 <-0.30 <-0.40 <-0.60 <-0.80
无光输出电压 V -1~-2 -1~-2 -1~-2 -1~-2 -1~-2 -1~-2 -1~-2
电压响应度 V/μw 0.01 0.04 0.06 0.38 0.57 0.71 1.10



 极限值(T=+25°C)



参数 单位 最小值 最大值
工作温度 ℃ -50 +70
储存温度 ℃ -55 +85
电源正电压 V 4.8 5.2
电源负电压 V -4.8 -5.2

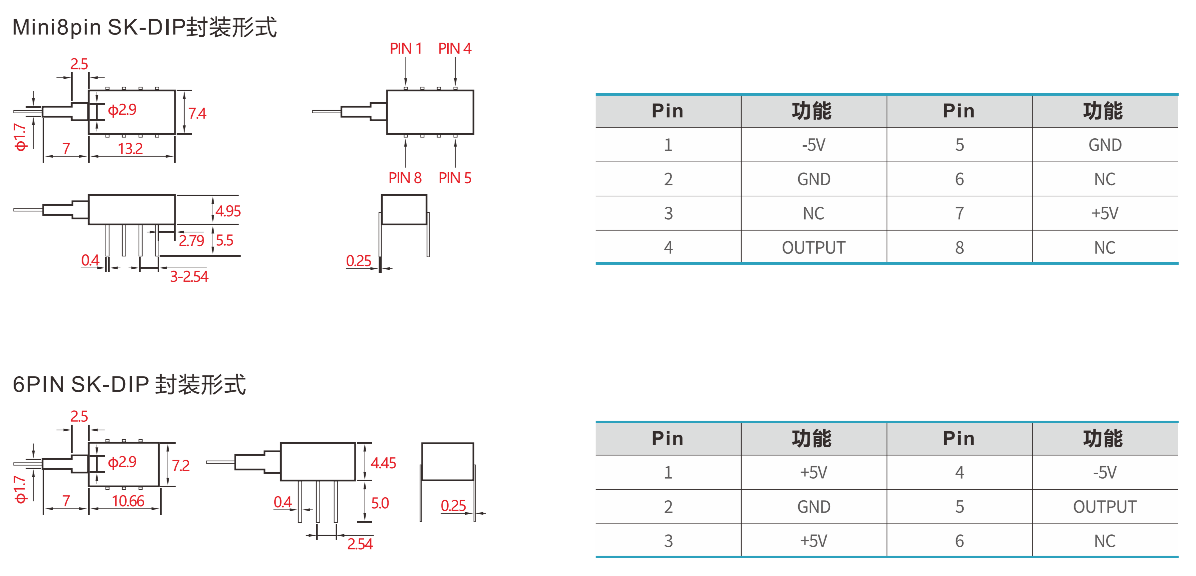

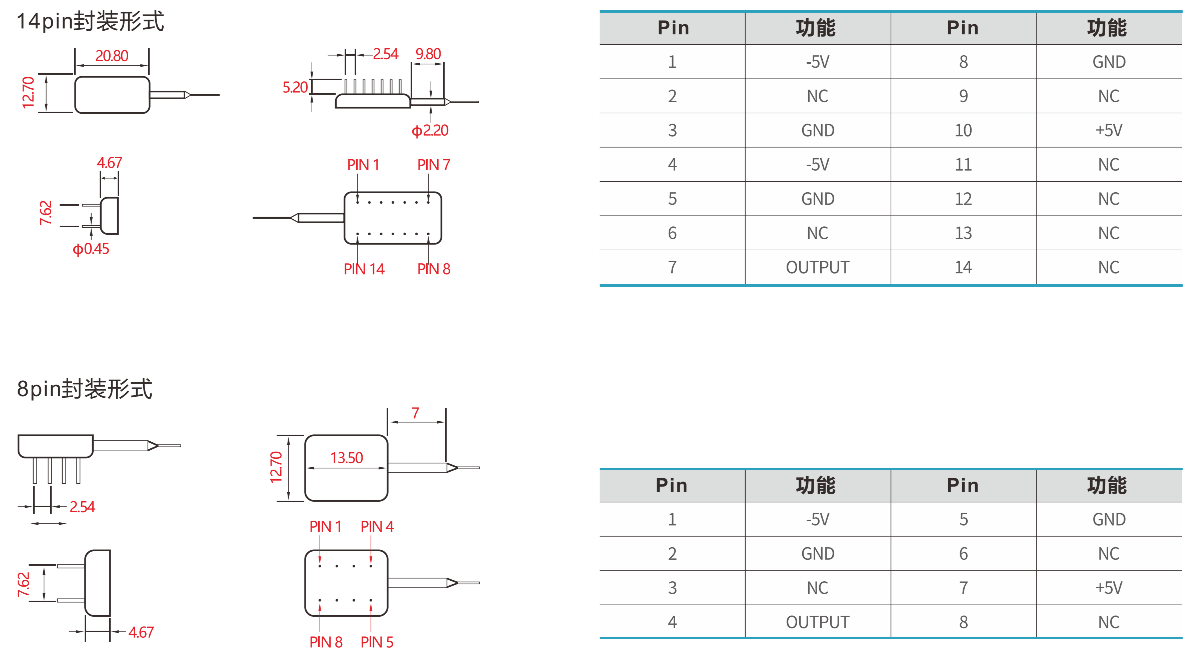

封装尺寸及管脚定义
